Вентиляторы кухонные. Серия WURFEL
Вентиляторы серии LM WURFEL /FPI применяются в агрессивных, среднетемпературных условиях при транспортировке воздуха с температурой до 120°C при эксплуатации вытяжных кухонных систем. Также их можно использовать и как универсальные, общепромышленные вентиляторы для перемещения воздуха в каналах различных конфигураций систем вентиляции жилых, общественных и производственных помещений.
Ряд опций — шумоглушитель, жироулавливающий фильтр, воздушный клапан, гибкие вставки — обеспечивает более качественную работу вентилятора.
- О продукте
- Размеры
- Технические хар-ки
- Электрика
- Проектирование
Условные обозначение
- Серия оборудования.
- Типоразмер.
- FP — тип вентилятора.
- I — шумоизолированное исполнение.
- Рабочее колесо вентилятора.
- 003 — мощность двигателя в кВт/10 (003 — 0,37 кВт).
- A — тип двигателя (А — ГОСТ; Т — ГОСТ с термоконтактами; D — DIN-стандарт).
- 2 — количество полюсов электродвигателя.
Конструкция
Электродвигатель имеет степень защиты IP 54, ресурс вентилятора достигает 50 000 часов без профилактики за счет применения современных материалов и технологий.
Корпус вентиляторов серии LM WURFEL /FPI имеет каркасную структуру, выполнен из алюминиевого профиля и панелей из оцинкованной стали с 30-мм изоляцией. Наполнение панелей — вспененный полиэтилен. Электродвигатель вынесен из воздушного потока путем отгораживания его металлической перегородкой, поэтому на работу электродвигателя не влияют различные загрязнения и температурные воздействия перемещаемого воздуха.
Центробежные вентиляторы оборудованы высокоэффективным рабочим колесом Punker с назад загнутыми лопатками, выполненными из толстой стали, окрашенной порошковой окраской.
Возможны три положения выхлопа воздуха — вверх, влево, вправо по отношению к всасу воздуха в вентилятор. Изменение конструкции можно выполнить прямо на месте установки, изменив расположение боковой панели.
Вентилятор оснащен специальными креплениями для быстрого монтажа.
Ввиду отсутствия теплопередачи на двигатель подшипники двигателя не требуют какого-либо специального исполнения и имеют длительный срок службы.

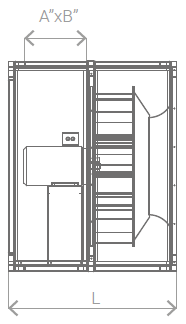

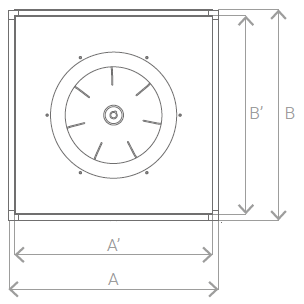

Габаритные характеристики вентиляторов /FPI

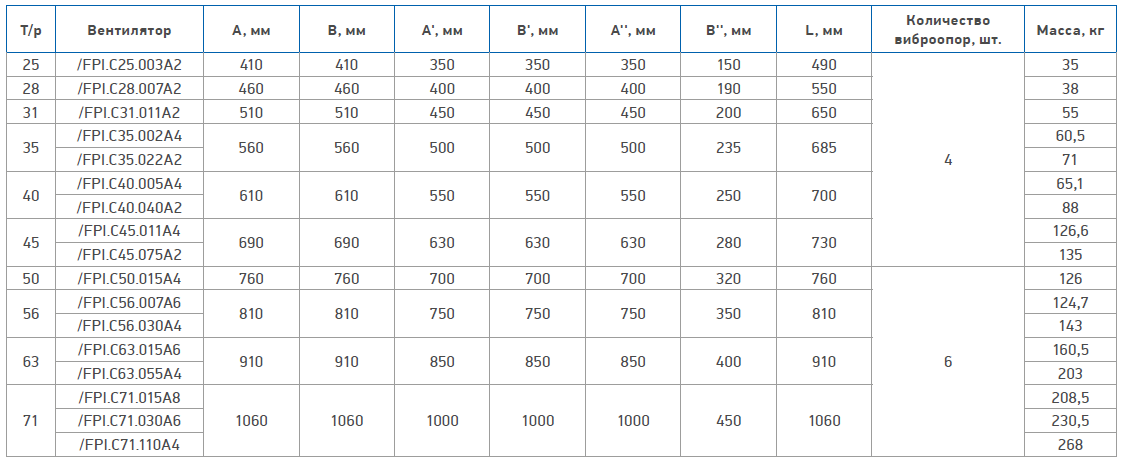

Габаритно-весовые характеристики вентиляторов LM WURFEL /FPI

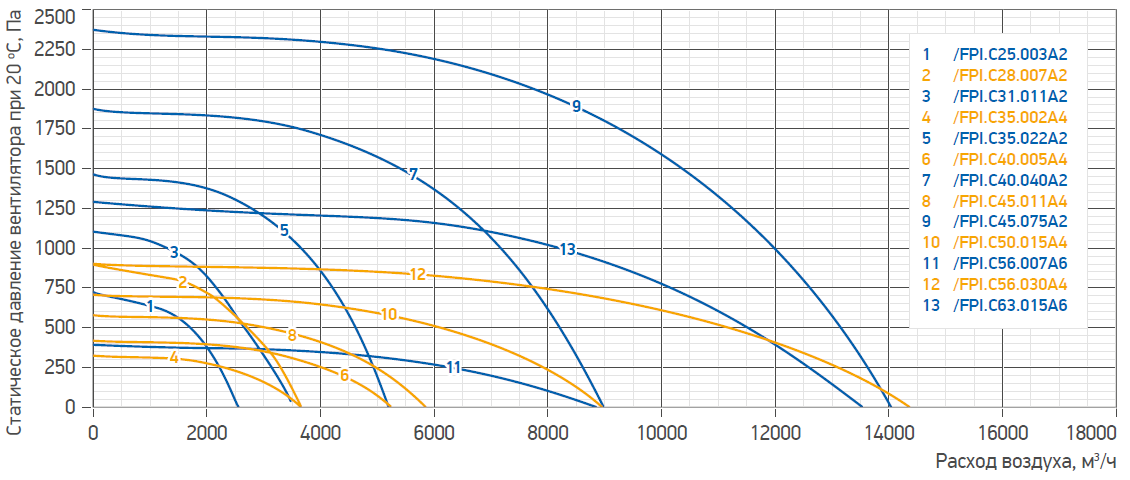

Аэродинамические характеристики вентиляторов LM WURFEL /FPI

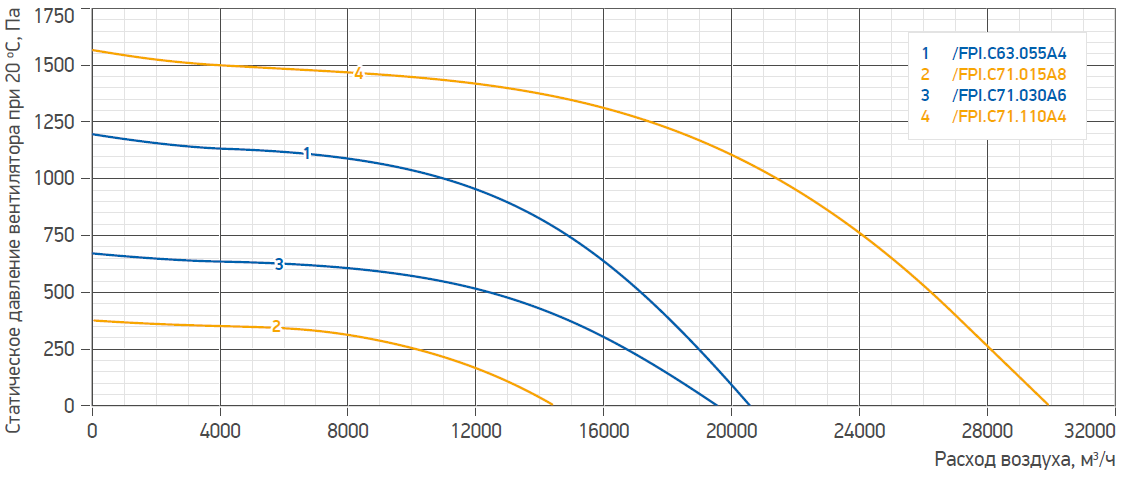

Аэродинамические характеристики вентиляторов LM WURFEL /FPI (продолжение)

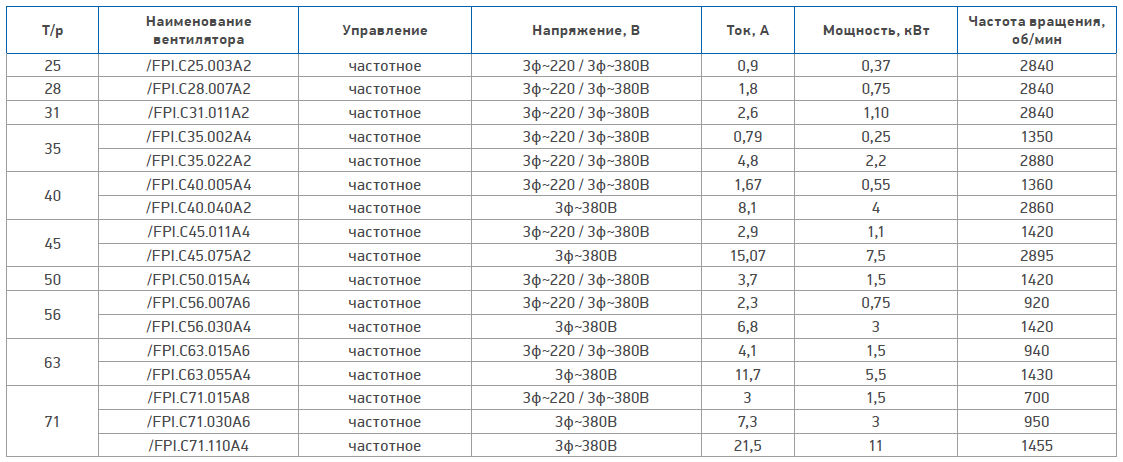

Электрические характеристики вентиляторов /FPI
Вентилятор устанавливается на горизонтальной поверхности, соединение на всасе и выхлопе выполняется с помощью гибких вставок (опция). Вентилятор рекомендуется устанавливать на виброопоры (опция). Изменение направления выброса осуществляется путем перекрытия направлений универсальной панелью. Крепление универсальной панели в корпусе вентилятора выполнено посредством ручки барашкового типа.
Вентиляторы серии LM WURFEL /FPI могут опционально комплектоваться шумоглушителями, гибкими вставками, воздушными клапанами, виброопорами и фильтрами с жироулавливающими фильтр-вставками.
При проектировании вытяжной кухонной системы в обязательном порядке необходимо установить жироулавливающий фильтрующий элемент.

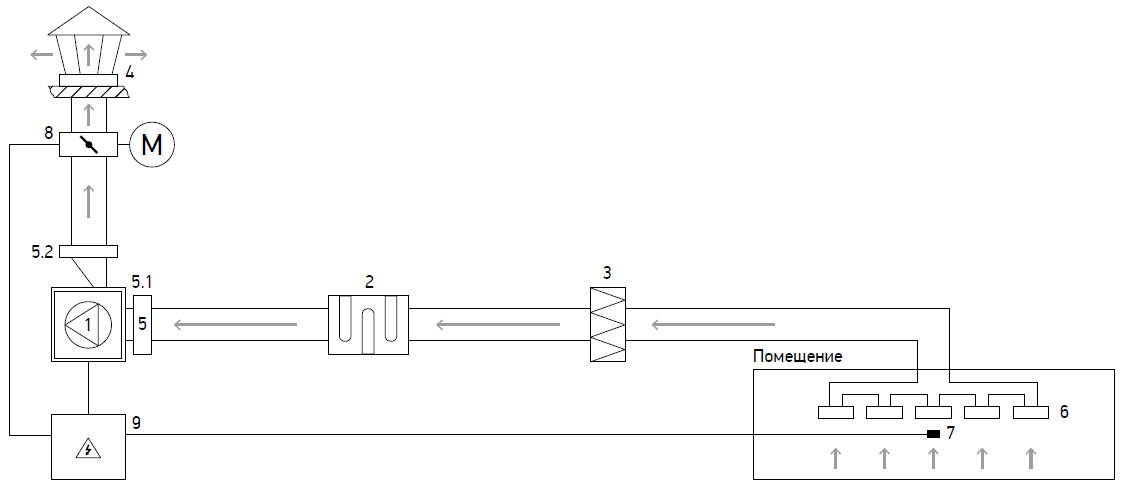

Рекомендованная схема монтажа вентиляторов /FPI
- Вентилятор LM WURFEL _ FPI._
- Шумоглушитель LM WURFEL _ /SP.10
- Фильтр жироулавливающий LM WURFEL _ /EO.O
- Защитный козырек (не поставляется)
-
Гибкая вставка
- Гибкая вставка LM WURFEL /G.1
- Гибкая вставка LM WURFEL /G.G
- Зонт, расположенный в помещении (не поставляется)
- Термостат (поставляется в составе автоматики)
- Клапан воздушный LM WURFEL /V.1 (привод клапана поставляется в составе автоматики)
- Щит управления, силовой модуль.
Преимущества
- шумоизолированный корпус с толщиной панели 30 мм;
- универсальная панель для изменения направления выхлопа;
- электродвигатель, изолированный от потока воздуха, подходит для использования в качестве вытяжек из кухонь и иных технологических помещений.
Регулирование производительности
Регулирование вентиляторов LM WURFEL /FPI по производительности и выходу на необходимую рабочую точку может осуществляется при помощи преобразователя частоты IF._ с изменением частоты подаваемого напряжения от 25 до 60 Гц.
Работа вентилятора LM WURFEL возможна при помощи обычного силового модуля типа SOM._
Электродвигатель вентилятора без термоконтактов, поэтому требуют подключения внешнего защитного термореле. В случае применения преобразователя частоты IF._ дополнительное защитное термореле не требуется.
Элементы системы автоматики
- частотный преобразователь /IF_ (при необходимости регулирования производительности);
- силовой модуль /SOM (если регулирование производительности не требуется).
Габаритные характеристики опциональных элементов LM WURFEL
Весовые характеристики опциональных элементов LM WURFEL
