Вентиляторы кухонные. Серия WURFEL.

Вентиляторы серии LM WURFEL /FPI применяются в агрессивных, среднетемпературных условиях при транспортировке воздуха с температурой до 120°C при эксплуатации вытяжных кухонных систем. Также их можно использовать и как универсальные, общепромышленные вентиляторы для перемещения воздуха в каналах различных конфигураций систем вентиляции жилых, общественных и производственных помещений.

Ряд опций — шумоглушитель, жироулавливающий фильтр, воздушный клапан, гибкие вставки — обеспечивает более качественную работу вентилятора.

Условные обозначение

  1. Серия оборудования.
  2. Типоразмер.
  3. FP — тип вентилятора.
  4. I — шумоизолированное исполнение.
  5. Рабочее колесо вентилятора.
  6. 003 — мощность двигателя в кВт/10 (003 — 0,37 кВт).
  7. A — тип двигателя (А — ГОСТ; Т — ГОСТ с термоконтактами; D — DIN-стандарт).
  8. 2 — количество полюсов электродвигателя.

Конструкция

Электродвигатель имеет степень защиты IP 54, ресурс вентилятора достигает 50 000 часов без профилактики за счет применения современных материалов и технологий.

Корпус вентиляторов серии LM WURFEL /FPI имеет каркасную структуру, выполнен из алюминиевого профиля и панелей из оцинкованной стали с 30-мм изоляцией. Наполнение панелей — вспененный полиэтилен. Электродвигатель вынесен из воздушного потока путем отгораживания его металлической перегородкой, поэтому на работу электродвигателя не влияют различные загрязнения и температурные воздействия перемещаемого воздуха.

Центробежные вентиляторы оборудованы высокоэффективным рабочим колесом Punker с назад загнутыми лопатками, выполненными из толстой стали, окрашенной порошковой окраской.

Возможны три положения выхлопа воздуха — вверх, влево, вправо по отношению к всасу воздуха в вентилятор. Изменение конструкции можно выполнить прямо на месте установки, изменив расположение боковой панели.

Вентилятор оснащен специальными креплениями для быстрого монтажа.

Ввиду отсутствия теплопередачи на двигатель подшипники двигателя не требуют какого-либо специального исполнения и имеют длительный срок службы.

Габаритные характеристики вентиляторов /FPI

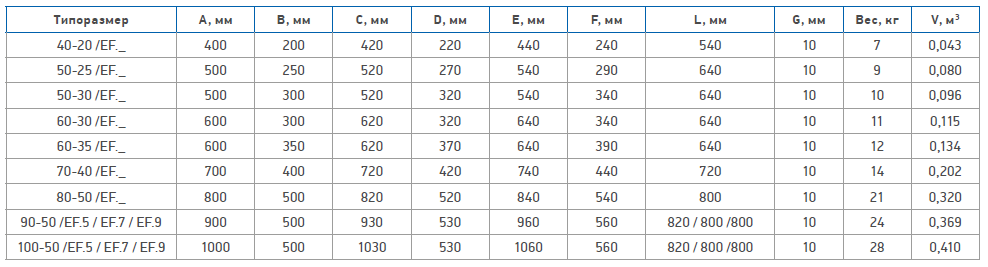

Габаритно-весовые характеристики вентиляторов LM WURFEL /FPI

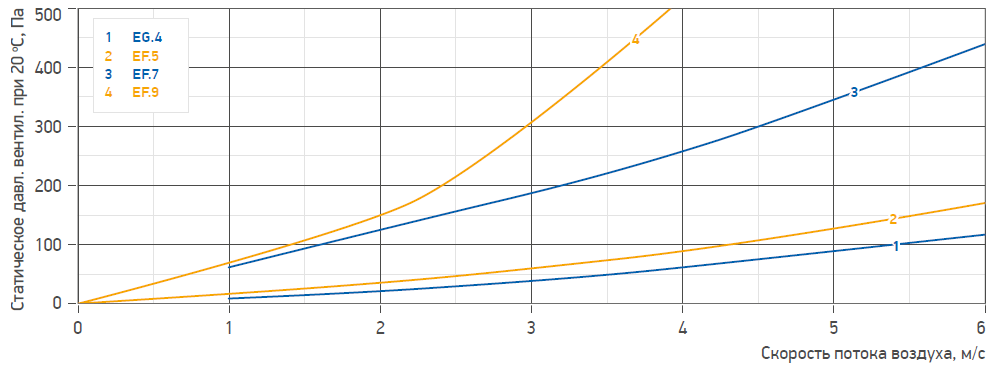

Аэродинамические характеристики вентиляторов LM WURFEL /FPI

Аэродинамические характеристики вентиляторов LM WURFEL /FPI (продолжение)

Электрические характеристики вентиляторов /FPI

Вентилятор устанавливается на горизонтальной поверхности, соединение на всасе и выхлопе выполняется с помощью гибких вставок (опция). Вентилятор рекомендуется устанавливать на виброопоры (опция). Изменение направления выброса осуществляется путем перекрытия направлений универсальной панелью. Крепление универсальной панели в корпусе вентилятора выполнено посредством ручки барашкового типа.

Вентиляторы серии LM WURFEL /FPI могут опционально комплектоваться шумоглушителями, гибкими вставками, воздушными клапанами, виброопорами и фильтрами с жироулавливающими фильтр-вставками.

При проектировании вытяжной кухонной системы в обязательном порядке необходимо установить жироулавливающий фильтрующий элемент.

Рекомендованная схема монтажа вентиляторов /FPI

  1. Вентилятор LM WURFEL _ FPI._
  2. Шумоглушитель LM WURFEL _ /SP.10
  3. Фильтр жироулавливающий LM WURFEL _ /EO.O
  4. Защитный козырек (не поставляется)
  5. Гибкая вставка
    • Гибкая вставка LM WURFEL /G.1
    • Гибкая вставка LM WURFEL /G.G
  6. Зонт, расположенный в помещении (не поставляется)
  7. Термостат (поставляется в составе автоматики)
  8. Клапан воздушный LM WURFEL /V.1 (привод клапана поставляется в составе автоматики)
  9. Щит управления, силовой модуль.

Преимущества

  • шумоизолированный корпус с толщиной панели 30 мм;
  • универсальная панель для изменения направления выхлопа;
  • электродвигатель, изолированный от потока воздуха, подходит для использования в качестве вытяжек из кухонь и иных технологических помещений.

Регулирование производительности

Регулирование вентиляторов LM WURFEL /FPI по производительности и выходу на необходимую рабочую точку может осуществляется при помощи преобразователя частоты IF._ с изменением частоты подаваемого напряжения от 25 до 60 Гц.

Работа вентилятора LM WURFEL возможна при помощи обычного силового модуля типа SOM._

Электродвигатель вентилятора без термоконтактов, поэтому требуют подключения внешнего защитного термореле. В случае применения преобразователя частоты IF._ дополнительное защитное термореле не требуется.

Элементы системы автоматики

  • частотный преобразователь /IF_ (при необходимости регулирования производительности);
  • силовой модуль /SOM (если регулирование производительности не требуется).

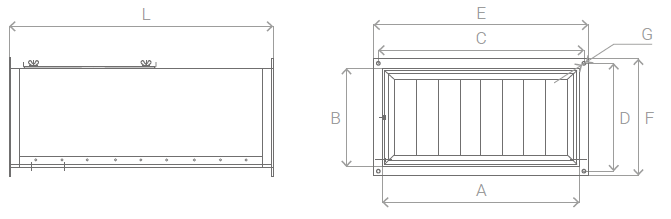

Габаритные характеристики опциональных элементов LM WURFEL

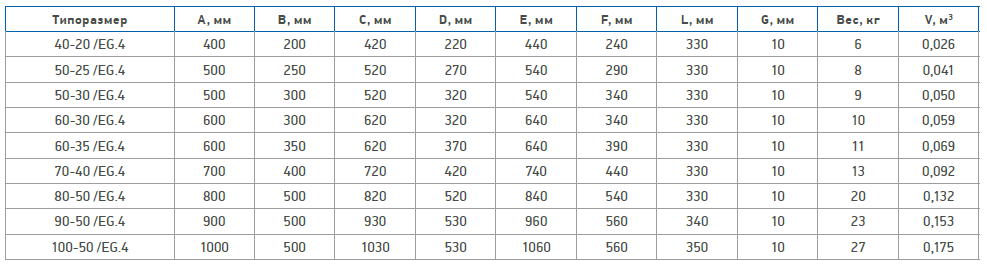

Весовые характеристики опциональных элементов LM WURFEL
