Воздухоохладители фреоновые

Канальные охладители являются частью приточных систем вентиляции общественных, производственных и жилых зданий и предназначены для снижения температуры и одновременного осушения подаваемого в помещение воздуха (приточного, рециркуляционного или их смеси). В качестве хладагента выступает вода, незамерзающая жидкость или фреон, циркулирующие по теплообменнику.
  • О продукте
  • Размеры
  • Технические хар-ки
  • Проектирование

Условные обозначение

  1. Серия оборудования.
  2. Типоразмер.
  3. Водяной охладитель.
  4. Рядность теплообменника.

Конструкция

Корпус охладителя собран из листовой оцинкованной стали, в котором установлены теплообменник, изготовленный из пакета медных трубок с алюминиевым оребрением, дренажный поддон и каплеуловитель. Размеры корпусов канальных охладителей стандартизированы в соответствии с размерами прямоугольных воздуховодов вентиляции. Стандартно выпускается в трехрядном исполнении.

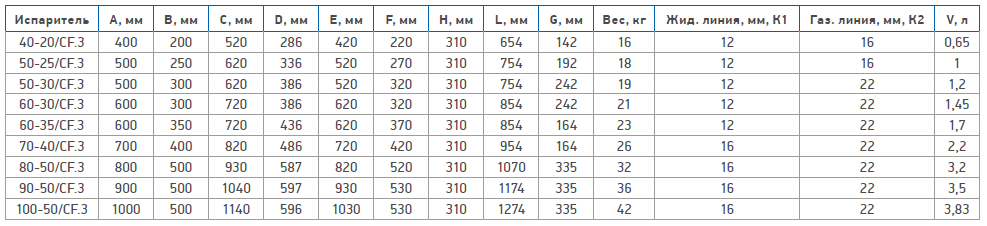

Габаритно-весовые характеристики фреоновых охладителей /CF

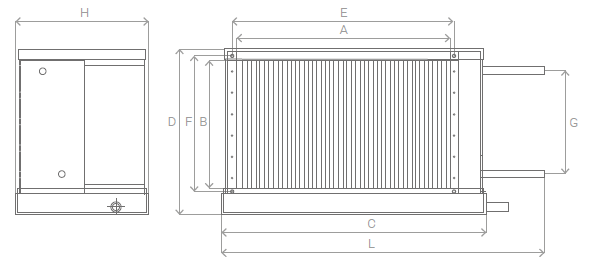

Габаритные размеры фреоновых охладителей /CF

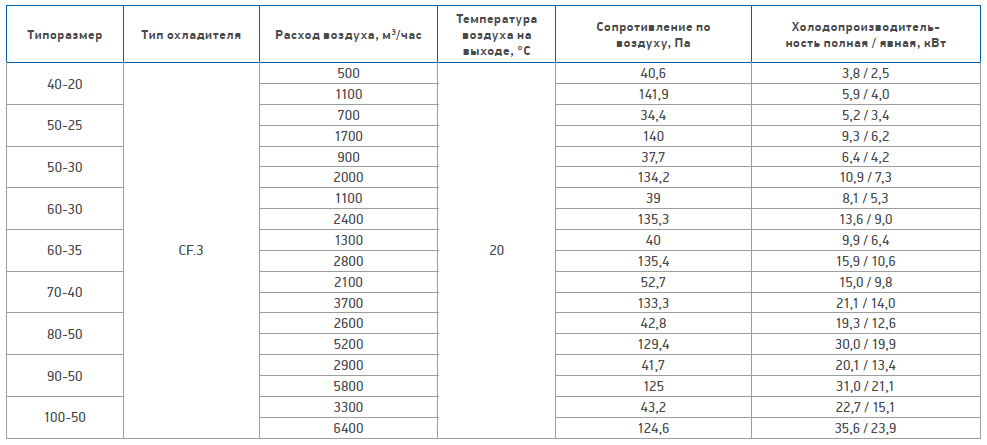

Теплотехнические характеристики трехрядных фреоновых охладителей /CF.3

* Температура наружного воздуха: Тн=+30°С / 45%;
Марка фреона R-410A;
Температура кипения фреона: 5°С;

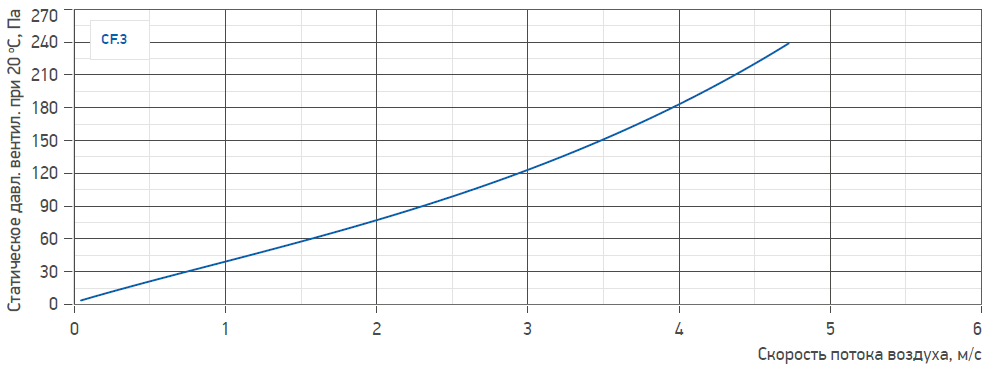

Аэродинамические характеристики фреоновых охладителей /CF

Элементы системы автоматики
  • датчик температуры канальный /DA.CZ или /DA.CP.

Стандартный типоряд охладителей имеет правую сторону подключения, то есть трубки подключения будут по правую сторону, если смотреть по ходу движения воздуха. Охладитель должен быть установлен в горизонтальном положении поддоном для сбора конденсата вниз.
