Условные обозначение

1. Серия оборудования.
2. Типоразмер.
3. Водяной охладитель.
4. Рядность теплообменника.

Конструкция

Корпус охладителя собран из листовой оцинкованной стали, в котором установлены теплообменник, изготовленный из пакета медных трубок с алюминиевым оребрением, дренажный поддон и каплеуловитель. Размеры корпусов канальных охладителей стандартизированы в соответствии с размерами прямоугольных воздуховодов вентиляции. Стандартно выпускается в трехрядном исполнении.

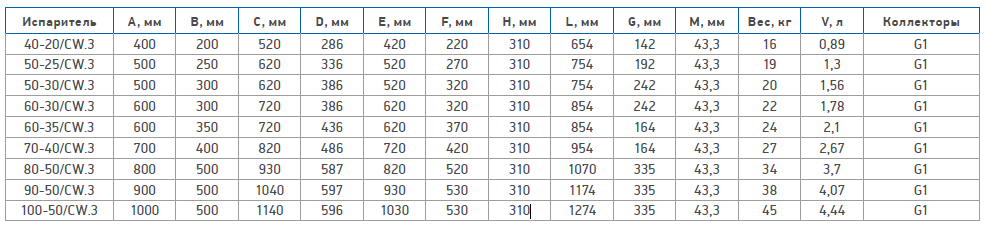

Габаритно-весовые характеристики водяных охладителей /CW

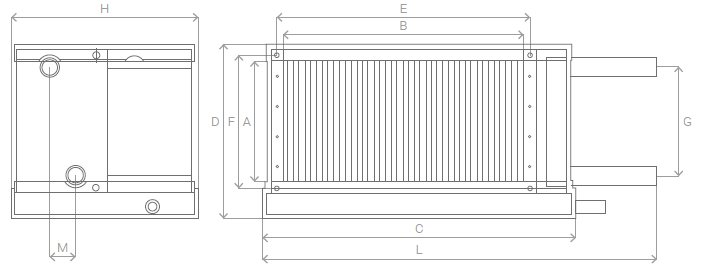

Габаритные размеры водяных охладителей /CW

Теплотехнические характеристики трехрядных водяных охладителей /CW.3

* Температура наружного воздуха: Тн=+30°С / 45%
Температурный перепад воды: 7/12°С

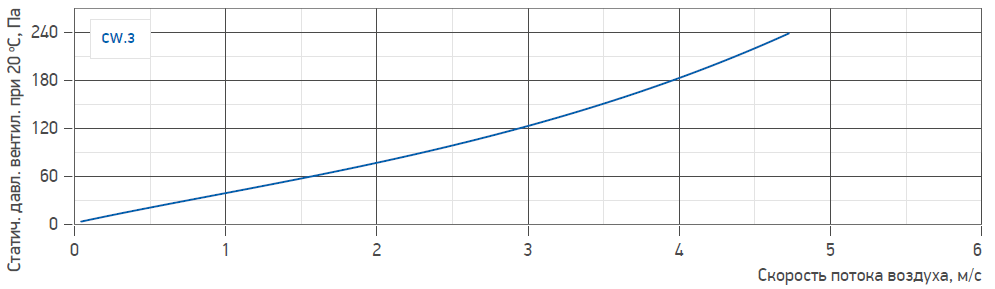

Аэродинамические характеристики водяных охладителей /CW

Область применения

Максимальное рабочее давление — 16 бар.

Элементы системы автоматики

• трехходовой клапан /VR с сервоприводом /A;
• датчик температуры канальный /DA.CZ или /DA.CP.

Стандартный типоряд охладителей имеет правую сторону подключения, то есть трубки подключения будут по правую сторону, если смотреть по ходу движения воздуха. Охладитель должен быть установлен в горизонтальном положении поддоном для сбора конденсата вниз.
