Воздухонагреватели электрические
Канальные электрические воздухонагреватели применяются для подогрева воздуха и других невзрывоопасных газовых смесей, без содержания липких и волокнистых материалов и агрессивных веществ в системах приточной вентиляции и кондиционирования воздуха, а также как вторичный подогреватель в отдельных помещениях, где требуется индивидуальная регулировка температуры.
Температура перемещаемого воздуха — от -45°С до +40°С.
- О продукте
- Размеры
- Электрика
- Проектирование
Условные обозначение
- Серия оборудования.
- Типоразмер.
- Электрический нагреватель.
- Количество ступеней нагревателя.
- Тип встроенного ШИМ-блока управления первой ступенью: 0 — без ШИМ-блока; 17 — ШИМ-блок на 17 кВт.
- Мощность нагревателя, кВт.
- Подключение нагревателя: 1 — 1ф~220В, 2 — 2ф~380В, пусто — 3ф~380В.
Конструкция
Нагреватели серии /НЕ представлены девятью типоразмерами, в каждом из которых предлагаются различные варианты мощности (от 3 до 64 кВт), что увеличивает функциональные возможности данного типа оборудования.
Корпус-коммутационная коробка изготавливается из оцинкованного стального листа. В качестве нагревателей используются ТЭНы из нержавеющей стали повышенной надежности.
Электрокалориферы серии /НE имеют степень защиты IP 40. Нагреватели стандартно оснащены двумя термостатами защиты от перегрева корпуса и воздуха, срабатывающие при температуре +80°С, а также цепью термоконтактов, которая размыкается в случае перегрева.

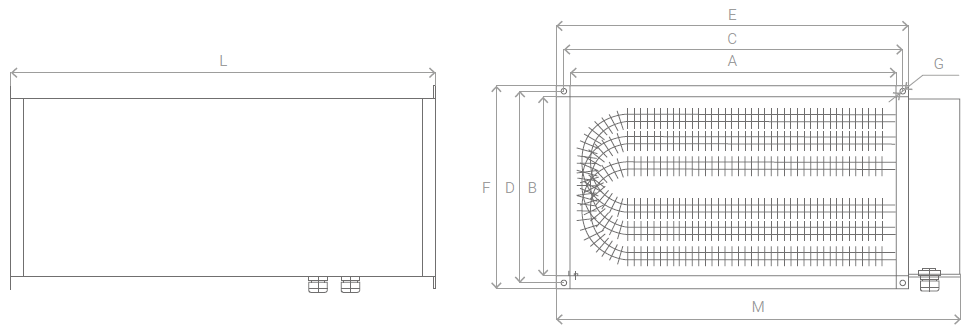

Габаритные размеры электрических нагревателей /HE

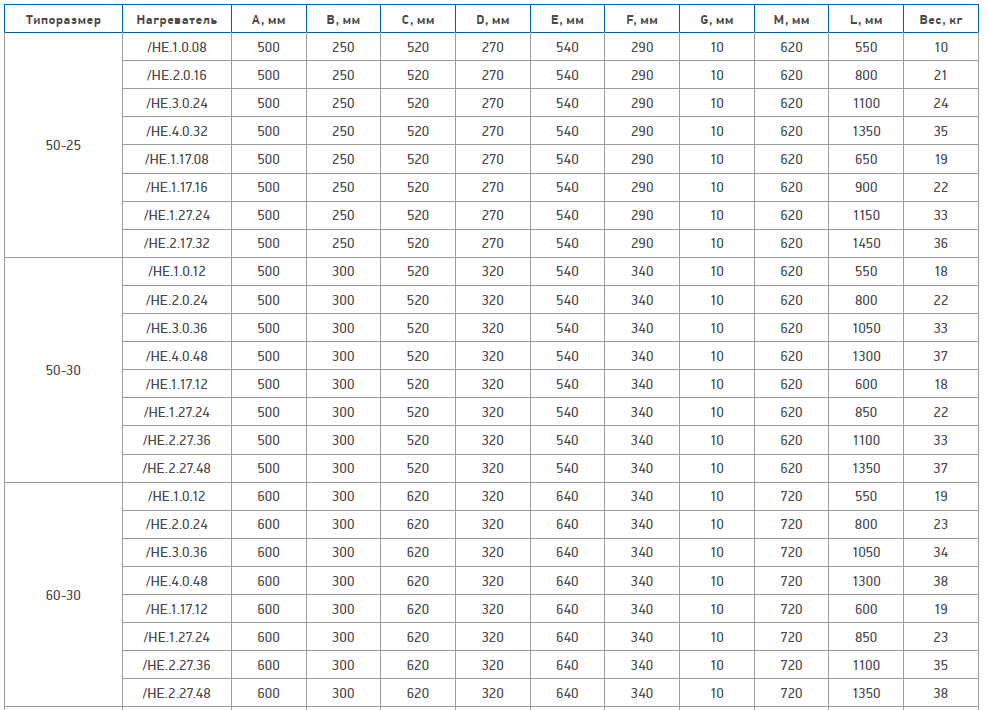

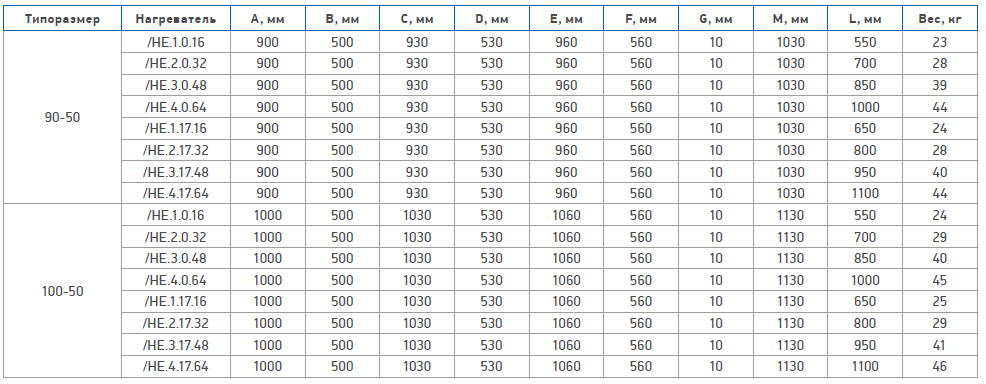

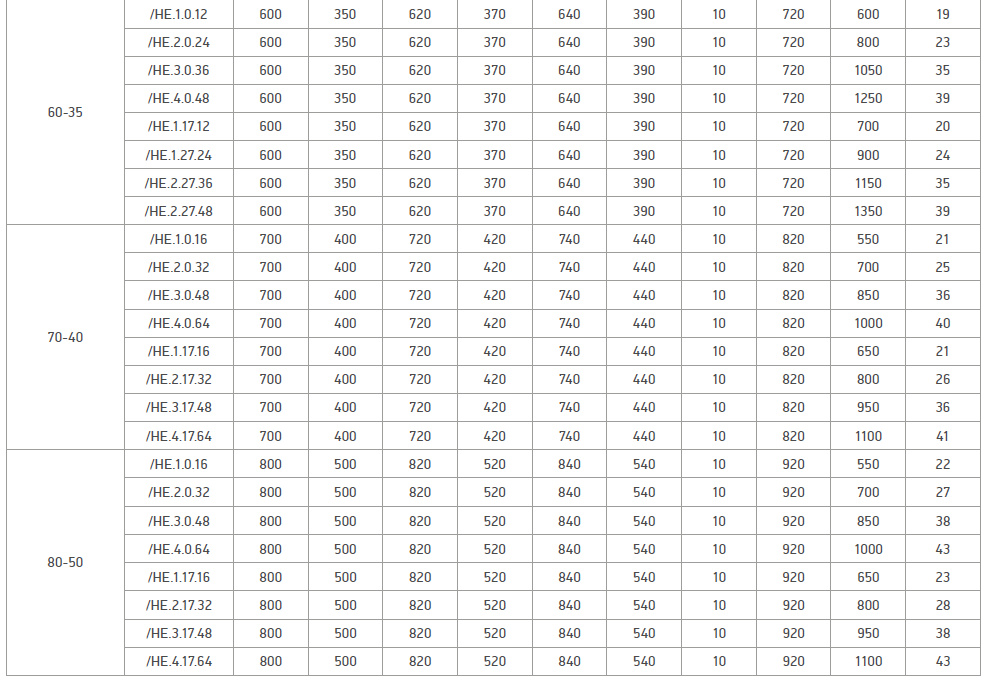

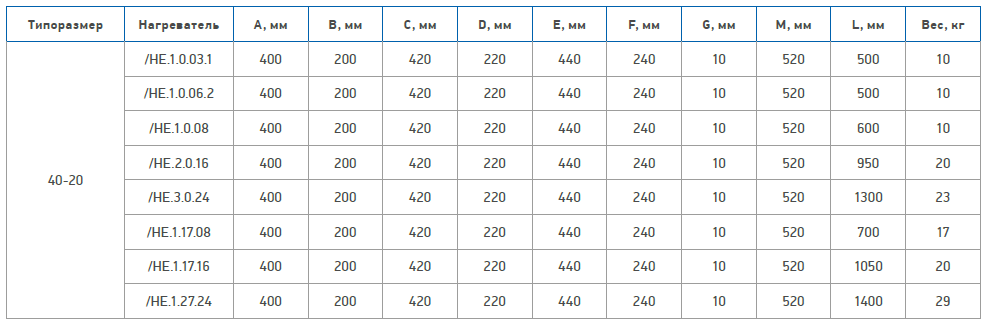

Габаритно-весовые характеристики электрических нагревателей /HE

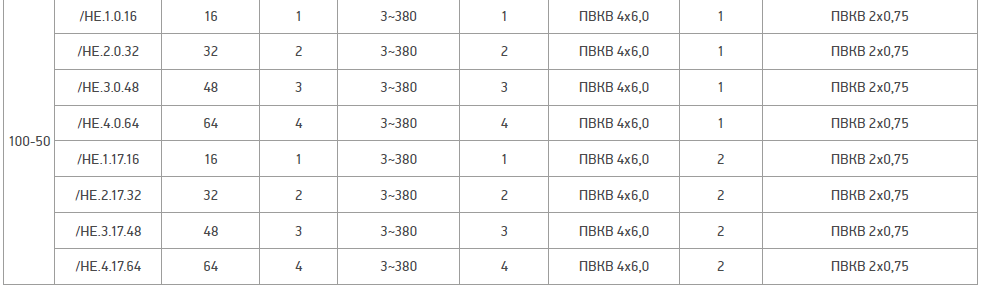

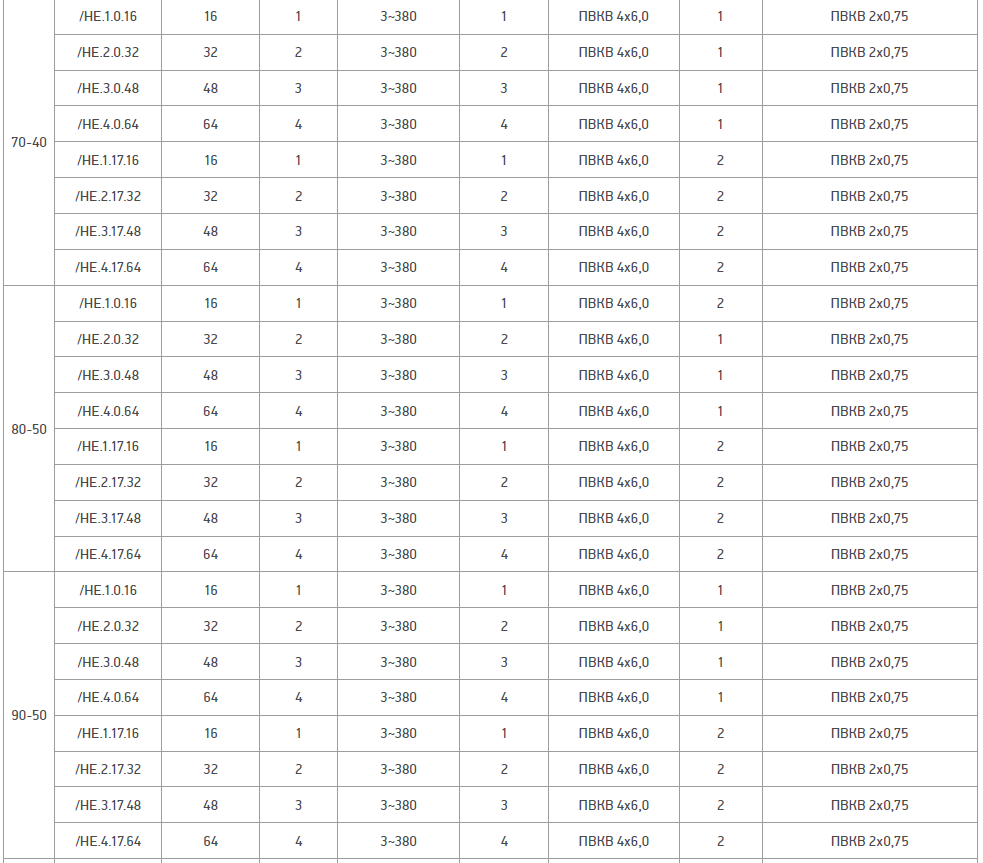

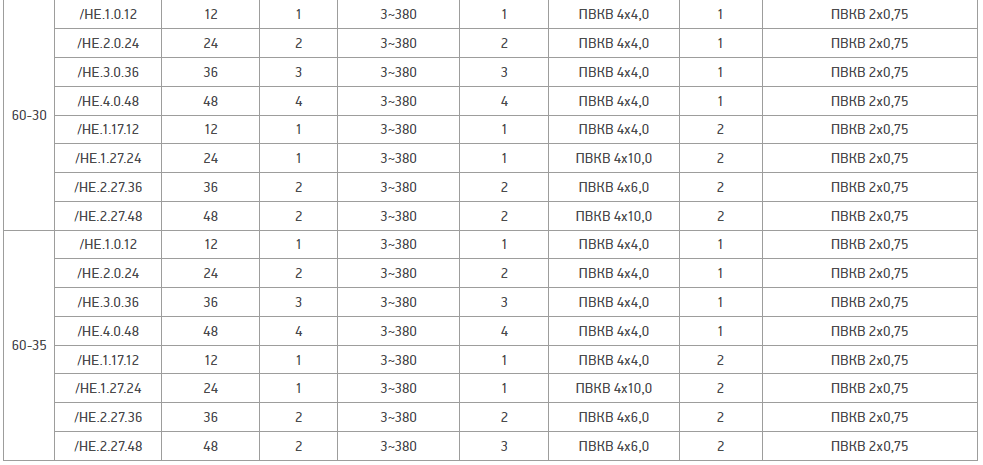

Тип и сечение кабеля указаны в рекомендательном порядке.
В зависимости от длины кабельной трассы и условий прокладки кабеля сечение может быть изменено.
Монтаж может производиться в любом положении, кроме положения коммутационной коробкой вниз, при помощи фланцевого соединения. Электрические воздухонагреватели необходимо монтировать в соответствии с указанным на корпусе направлением потока воздуха.
Скорость потока воздуха через электрический нагреватель должна быть не менее 1,2 м/с. Для предотвращения загрязнения электронагревателя необходимо перед ним на расстоянии не менее 1 м установить воздушный фильтр.
Содержание пыли и других твердых примесей не должно превышать 0,1 г/м³.
Нагреватель /НЕ может нагревать воздух выше +40°С при условии расположения нагревателя в канальной системе после элементов, способных выдержать до +40°С.
Подключение

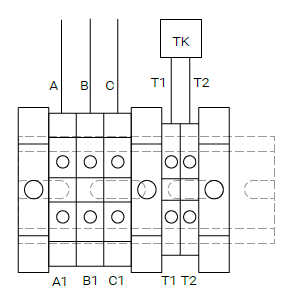

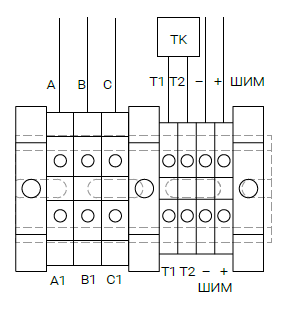

В соединительной коробке имеются необходимые клеммы для электросоединений, с зажимами для простого и быстрого монтажа.
Питающее напряжение 1~220В или 3~380В.
Регулирование
Регулирование мощности может осуществляться в двух вариантах:
- Ступенчатое регулирование от 1 до 4 ступеней, которые включаются на полную мощность при изменении наружных условий. Данное регулирование приводит к волнообразному изменению температуры приточного воздуха;
- плавное регулирование посредствам широтно-импульсной модуляции (ШИМ-блока). ШИМ-сигнал — это импульсный (дискретный) сигнал постоянной частоты и переменной скважности (отношения длительности импульса к периоду его следования). ШИМ-блок представляет собой твердотельное оптореле и симисторный ключ (для коммутации в моменты нулевого тока и напряжения), установленный на алюминиевом радиаторе. Мощность, передаваемая потоку воздуха, плавно изменяется в зависимости от наружных условий. Позволяет точно поддерживать заданную температуру приточного воздуха и снизить нагрузку на электрическую сеть, гарантируя безопасную и надежную работу. Рекомендуется использовать данное регулирование по умолчанию.
Условия хранения
Помещение для хранения агрегатов, содержащих электронагреватель, должно быть сухим, проветриваемым с температурой не ниже +1°С и влажностью не более 35%.
При несоблюдении данного требования производитель не несет ответственности за порчу агрегата и неправильную работу оборудования.
Область применения
Элементы системы автоматики:
- ШИМ-блок;
- датчик температуры канальный /DA.CZ или /DA.CP;
- силовой модуль /SOM.3D_.

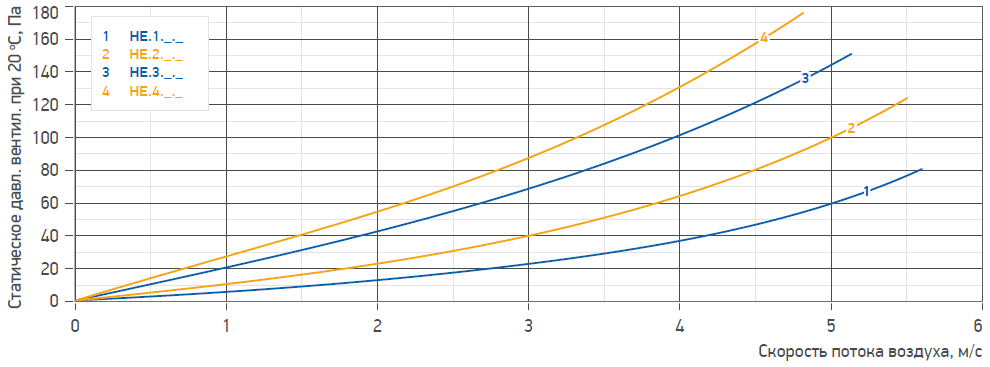

Аэродинамические характеристики электрических нагревателей /HE
