Агрегаты воздушного отопления. Серия LM VECTOR
Агрегаты воздушно-отопительные типа LM Vektor могут эксплуатироваться в условиях умеренного (У) климата, категории размещения 3 по ГОСТ 15150-69. Воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.
- О продукте
- Технические хар-ки
- Электрика
Условные обозначение
- Серия оборудования.
- Типоразмер.
- Сторона подключения.
- Осевой вентилятор.
- Водяной нагреватель.
- Воздухораспределитель.
Конструкция
Воздушно-отопительные агрегаты LM VEKTOR выполнены из оцинкованного стального листа и состоят из воздухонагревателя HW, высокоэффективного осевого вентилятора с двигателем с внешним ротором EBMPAPST HyBlade® и нерегулируемого воздухораспределителя (жалюзи).
Дополнительно агрегат может комплектоваться:
- модулем фильтра EG.4 грубой очистки (Le = 350 мм);
- воздушным клапаном V.1 (LV=200 мм).

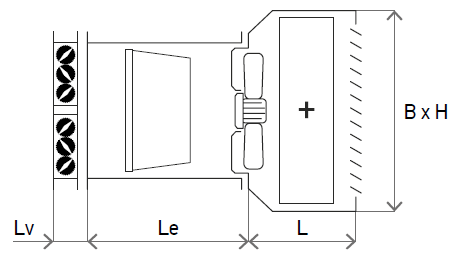

Габаритные характеристики агрегатов воздушного отопления LM VEKTOR

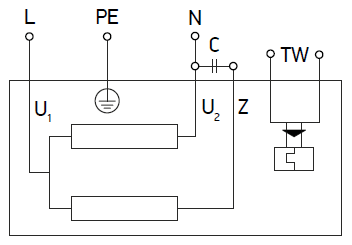

Схема подключения агрегатов воздушного отопления LM VEKTOR

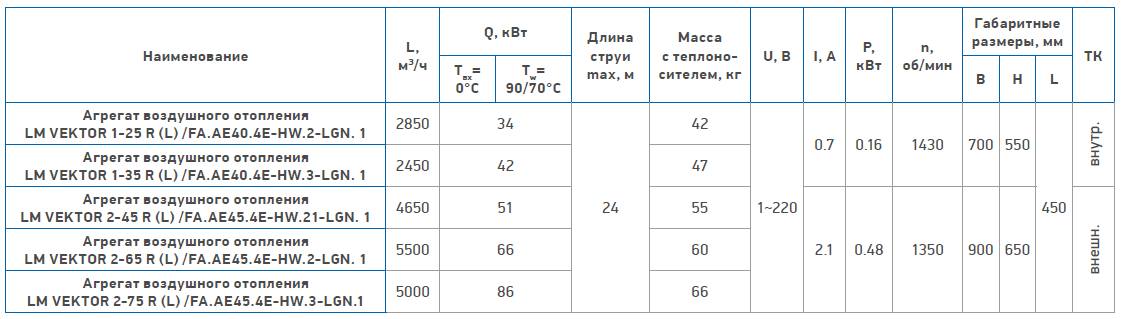

Технические характеристики агрегатов воздушного отопления LM VEKTOR
Агрегаты воздушного отопления LM VEKTOR имеют исполнение креплений, как для настенного монтажа A.W (две штуки), так и для потолочного A.F (четыре штуки) с виброгасителями.
Элементы системы автоматики
- Силовой модуль /SOM.3T._ или Щит управления /SA.MN._ (при наличии рециркуляции).
- Пульт управления АВО / SA.A1L.
- Двухходовой клапан с предустановленным электроприводом /VB.2x.08L.
- Капиллярный термостат /DA.KD_._KZ.
Режимы управления агрегатами воздушного отопления
Режим воздушного отопления
LM PRUF /SOM.3T.10/SA.A1L /VB.2x.08L
- Подключение вентилятора — напрямую, через силовой модуль /SOM.3T.10
- Открытие клапана — при срабатывании термостата пульта /SA.A1L
Режим воздушного отопления с подмесом наружного воздуха, дискретное управление
LM PRUF /SA.MN.230/SA.A1L /VB.2x.08L/ /A.2xE.S.15_/DA.KD_._KZ/DP.R
- Подключение вентилятора — напрямую (к модулю /SA.MN), или через регулятор скорости
- Отработка угрозы замерзания теплообменника (по сигналу капиллярного термостатов), выключение вентилятора, закрытие притока, открытие водяного клапана
- «Откр-закр» рециркуляции — перевод клапана рециркуляции в фиксированное положение (при помощи переключателя на передней панели)
Режим воздушного отопления с подмесом наружного воздуха, плавное управление
LM PRUF /SA.MN.24/SA.A1L /SM.010/VB.2x.08L/ /A.010.S.15_/DA.KD_._KZ/DP.R
- Подключение вентилятора — напрямую (к модулю /SA.MN), или через регулятор скорости
- Отработка угрозы замерзания теплообменника (по сигналу капиллярного термостатов), выключение вентилятора, закрытие притока, открытие водяного клапана
- Задание положения рециркуляции ручным позиционером /SM.010
