Вентиляторы с назад загнутыми лопатками «СВОБОДНОЕ КОЛЕСО»

Канальные радиальные вентиляторы среднего давления с назад загнутыми ло- патками серии FP(I) применяются для перемещения воздуха и других невзрыво- опасных газовых смесей в прямоугольных каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.

Имеют компактные размеры, позволяющие применять их в условиях ограничен- ного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции.

Температура перемещаемого воздуха — от -45°С до +40°С.

  • О продукте
  • Размеры
  • Аэродинамика
  • Проектирование
  • Электрика

Условные обозначение

  1. Серия оборудования.
  2. Типоразмер.
  3. FP — вентилятор «свободное колесо».
  4. I — шумоизолированное исполнение.
  5. Рабочее колесо вентилятора.
  6. Мощность двигателя в кВт/10: 040 — 4 кВт.
  7. A — тип двигателя (А — ГОСТ).
  8. 2 — количество полюсов электродвигателя.

Преимущества

  • Высокие показатели по расходу и напору воздуха.
  • Использование рабочего колеса производства Punker (Германия).
  • Встроенные биметаллические термоконтакты двигателя.
  • Установка в любом положении.
  • Не требуют обслуживания и надежны в работе.
  • Возможность регулирования скорости.
  • Минимальные габаритные размеры.
  • Технология внутреннего фланца (улучшенные аэродинамические характеристики).
  • Соединение корпуса посредством стальных заклепок (более надежная и жесткая конструкция).
  • Гарантийный срок эксплуатации – 36 месяцев.
  • Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.
  • Ресурс вентилятора достигает 50000 часов без профилактики за счет применения современных материалов и технологий.

Конструкция

Корпус вентилятора выполнен из оцинкованной стали, имеет съемную сервисную крышку. Рабочее колесо выполнено с назад загнутыми лопатками правого направления вращения, изготовлено из углеродистой стали.

Высокоэффективный электродвигатель с короткозамкнутым ротором трехфазным (3~380В) подключением. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях, возможные классы изоляции — IP44, IP54.

Ресурс вентилятора достигает 50000 часов без профилактики за счет применения современных материалов и технологий. Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.

Шумоизолированное исполнение /FPI

  • Шумоизолированный корпус толщиной 50 мм.
  • Предустановленные гибкие вставки.

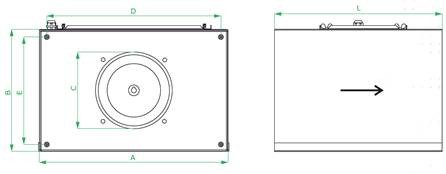

Габаритные и присоединительные размеры вентиляторов /FP

Габаритные и присоединительные размеры вентиляторов в шумоизолированном исполнении /FPI

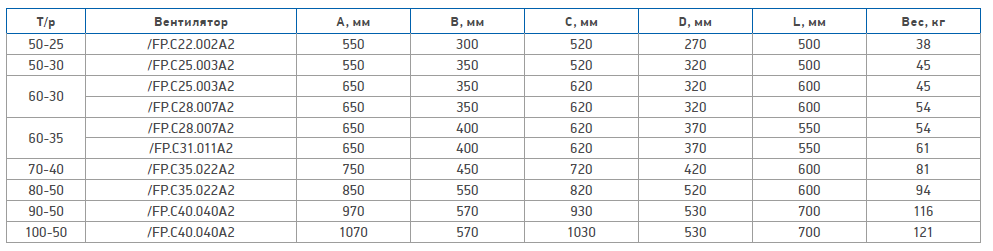

Габаритные и присоединительные размеры вентиляторов /FP

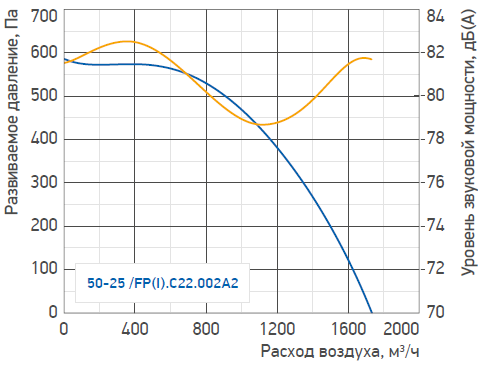

Аэродинамические и звуковые характеристики вентиляторов /FP(I).C22.002.A2

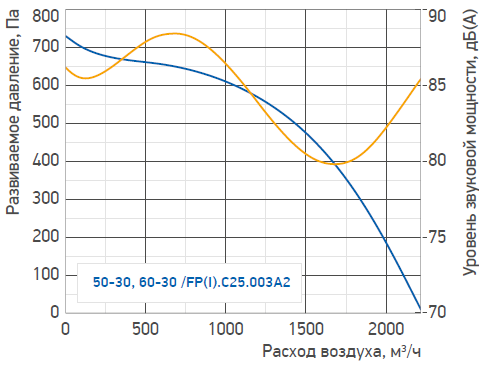

Аэродинамические и звуковые характеристики вентиляторов /FP(I).C25.003.A2

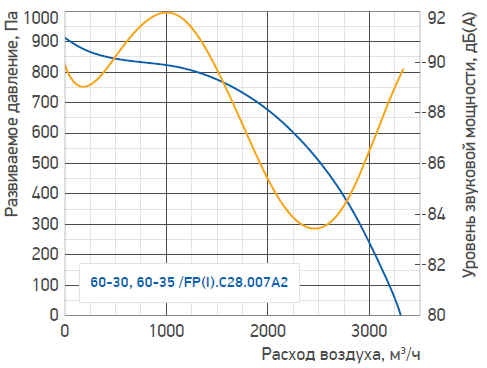

Аэродинамические и звуковые характеристики вентиляторов /FP(I).C28.007.A2

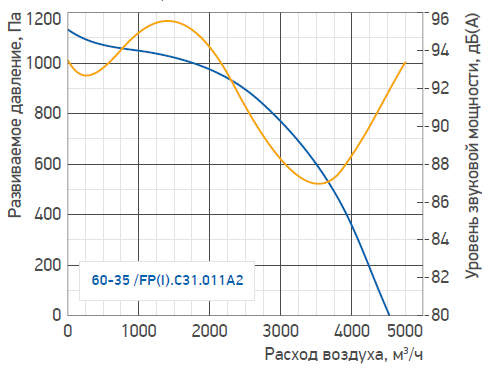

Аэродинамические и звуковые характеристики вентиляторов /FP(I).C31.011.A2

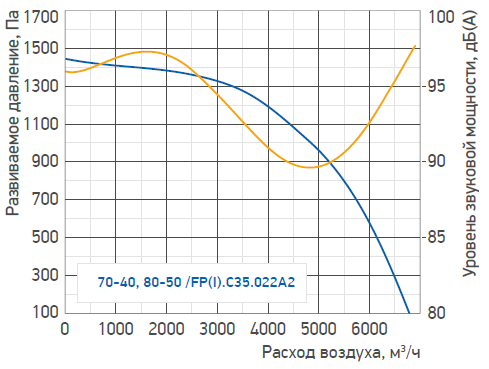

Аэродинамические и звуковые характеристики вентиляторов /FP(I).C35.022.A2

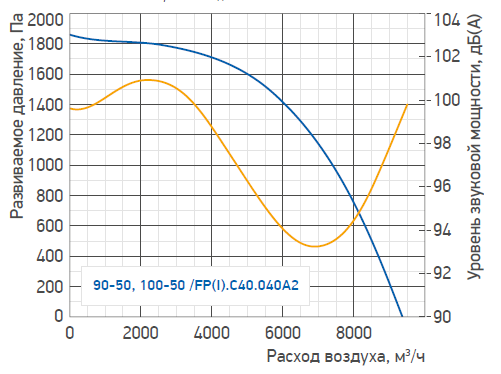

Аэродинамические и звуковые характеристики вентиляторов /FP(I).C40.040.A2

характеристика вентилятора
уровень звуковой мощности, дБ(А)

Прямоугольные вентиляторы FP устанавливаются в любом положении непосредственно в сеть воздуховодов в соответствии с направлением движения потока воздуха. Для предотвращения передачи вибрации от вентилятора к воздуховоду до и после вентилятора рекомендуется монтировать гибкие вставки. В помещениях с высоким влагосодержанием вентилятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.

Регулирование производительности

Производительность вентиляторов FP можно регулировать изменением скорости вращения двигателя в пределах мощности двигателя посредством частотного регулятора с изменением частоты подаваемого напряжения от 25 до 65 Гц, тем самым обеспечивая регулировку оборотов рабочего колеса вентилятора.

Элементы системы автоматики:

  • частотный преобразователь /IF_ (при необходимости регулирования производительности);
  • силовой модуль /SOM (если регулирование производительности не требуется).

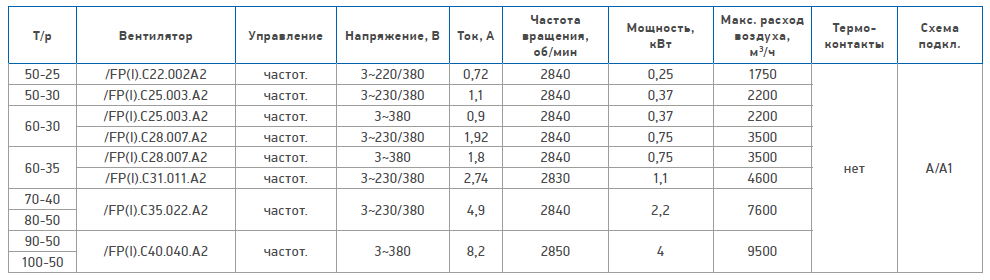

Электрические характеристики вентиляторов /FP(I)

Схемы подключения вентиляторов /FP(I)

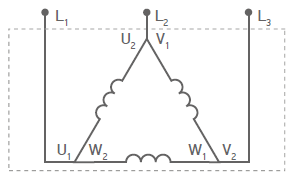

Способ подключения: Δ. Для меньшего напряжения из указанных в идентификационной таблице 3Ф / 230 В

Способ подключения: Υ. Для большего напряжения из указанных в идентификационной таблице 3Ф / 230 В
