Условные обозначение

1. Серия оборудования.
2. Типоразмер.
3. Водяной нагреватель.
4. Рядность теплообменника.

Область применения

• Максимально допустимая температура теплоносителя 130°С при максимальном давлении 1,6 Мпа; 150°С при максимальном давлении 1 МПа.
• Максимальное рабочее давление — 16 бар.

Конструкция

Стандартно нагреватели выпускаются двухрядные (W2) и трехрядные (W3), благодаря чему можно более точно подобрать калорифер с необходимой мощностью. Корпус канального нагревателя выполнен из оцинкованной стали. Теплообменная поверхность образована рядами медных трубок, гофрированными пластинами из алюминиевой фольги. Применяемые материалы обеспечивают высокую эффективность, надежность и долговечность работы канальных нагревателей.

Для улучшения процесса передачи теплоты трубки расположены в шахматном порядке. Коллекторы нагревателя выполнены из стальных или медных труб. Собирающие коллекторы нагревателей имеют патрубки для подключения к источнику теплоснабжения. Диаметр патрубков G1.

У каждого коллектора нагревателя в верхней и нижней части есть специальные резьбовые отверстия, которые при поставке заглушены резьбовыми пробками. Данные отверстия используются для сервисных работ (слив воды, выпуск воздуха), а также монтажа резьбовых погружных температурных датчиков для контроля температуры теплоносителя.

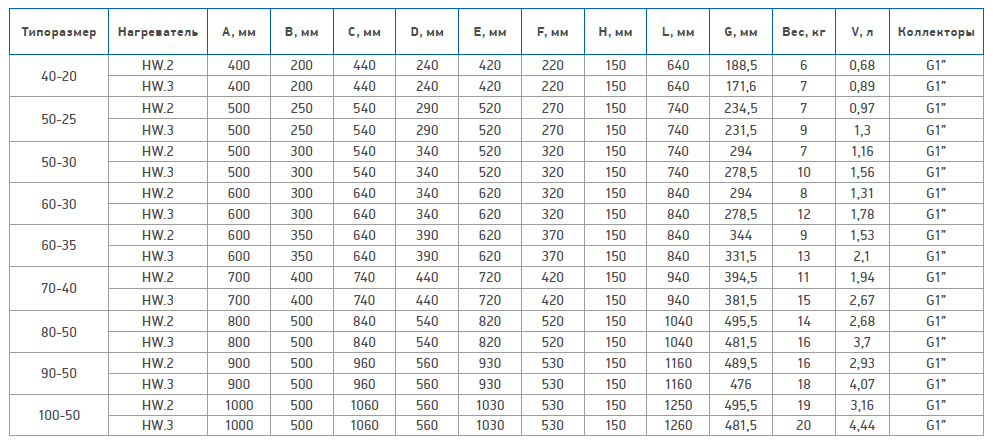

Габаритно-весовые характеристики водяных нагревателей /HW

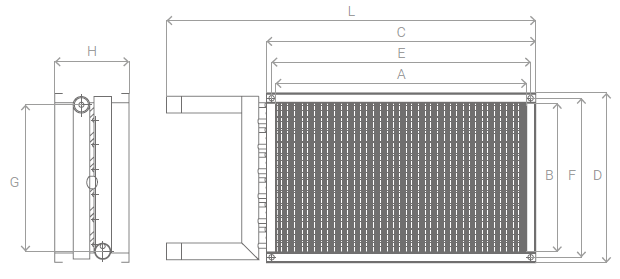

Габаритные размеры водяных нагревателей /HW

Водяные нагреватели устанавливаются в любом положении, позволяющем провести их обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо перед ним установить воздушный фильтр. Нагреватели следует подключать по принципу противотока. То есть холодный воздух должен встречаться с обратным теплоносителем, а на выходе из нагревателя воздуху передает теплоту прямой, наиболее горячий теплоноситель. Данный принцип более эффективен, так как наличествует большая среднелогарифмическая разность температур. Например, при противотоке в некоторых ситуациях можно достичь температуры воздуха на выходе больше, чем температура воды на выходе, чего невозможно никогда достичь при прямотоке.

Обрабатываемый воздух не должен содержать твердых, волокнистых, клейких или агрессивных примесей, способствующих коррозии меди, алюминия, цинка.

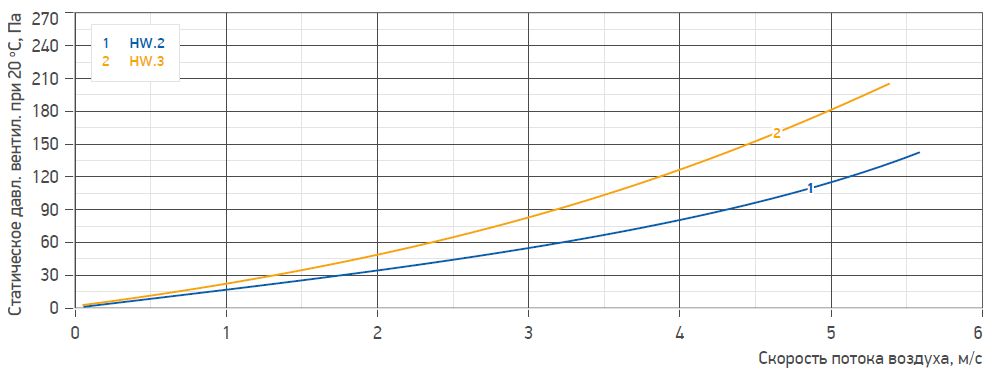

Аэродинамические и звуковые характеристики водяных нагревателей /HW

Элементы системы автоматики:

• узел обвязки водяного нагревателя /MUB;
• датчик температуры канальный /DA.CZ или /DA.CP;
• термостат /DA.KD_._KZ;
• датчик температуры обратной воды /DW.NZ или /DW.NP.

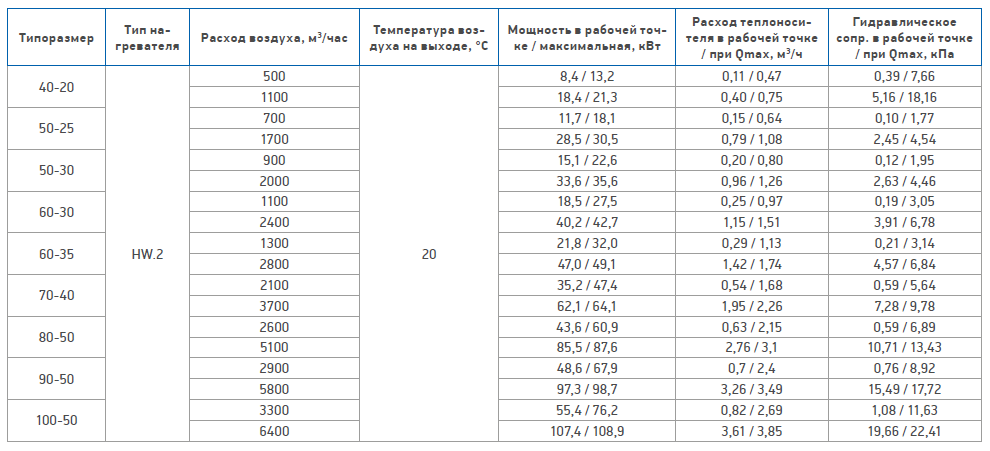

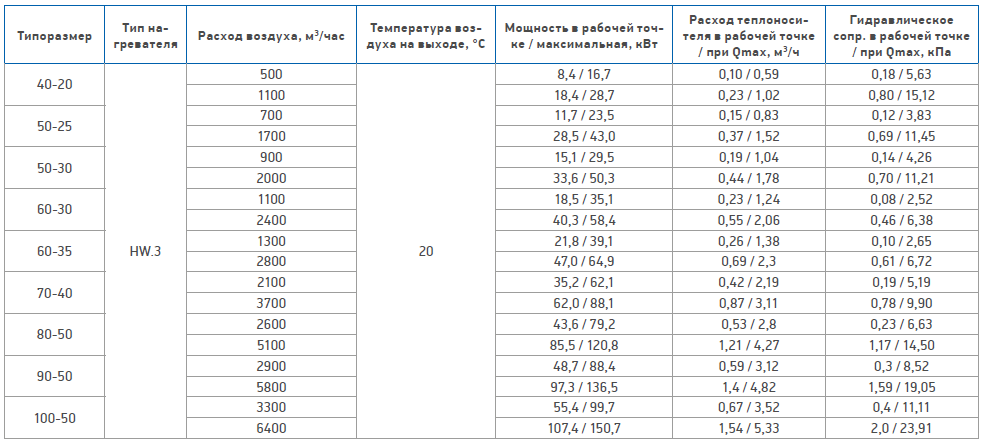

Теплотехнические характеристики двухрядных водяных нагревателей /HW.2

* Температура наружного воздуха: Тн=-30°С / 85%
Температурный перепад воды: 95/70°

Теплотехнические характеристики двухрядных водяных нагревателей /HW.2

* Температура наружного воздуха: Тн=-30°С / 85%
Температурный перепад воды: 95/70°
