Условные обозначение

1. Серия оборудования.
2. Типоразмер.
3. FF — вентилятор «свободное колесо».
4. I — шумоизолированное исполнение.
5. Рабочее колесо вентилятора.
6. 2 — количество полюсов электродвигателя.
7. E — фазность электродвигателя (E — однофазный, D — трехфазный).

Преимущества

• высокие показатели по расходу и напору воздуха;
• использование рабочего мотор-колеса производства EBMPAPST (Германия);
• встроенные биметаллические термоконтакты двигателя;
• установка в любом положении;
• не требуют обслуживания и надежны в работе;
• возможность регулирования скорости;
• технология внутреннего фланца (улучшенные аэродинамические характеристики);
• соединение корпуса посредством стальных заклепок (более надежная и жесткая конструкция);
• гарантийный срок эксплуатации — 36 месяцев.

Шумоизолированное исполнение /FFI

• Шумоизолированный корпус толщиной 50 мм.
• Предустановленные гибкие вставки.

Конструкция

Корпус вентилятора выполнен из оцинкованной стали имеет съемную сервисную крышку.

Шумоизолированный корпус представляет собой конструкцию из полусендвич-панелей толщиной 50 мм, заполненных вспененным полиэтиленом.

Рабочее колесо выполнено с загнутыми вперед лопатками правого направления вращения, изготовлено из углеродистой стали.

Высокоэффективный электродвигатель с короткозамкнутым ротором, трехфазным (3~380В) подключением.

Электродвигатель и рабочее колесо статически и динамически сбалансированы в двух плоскостях, класс изоляции IP44.

Ресурс вентилятора достигает 50 000 часов без профилактики за счет применения современных материалов и технологий.

Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.

У вентиляторов в шумоизолированном исполнении гибкие вставки входят в комплект и являются элементом конструкции.

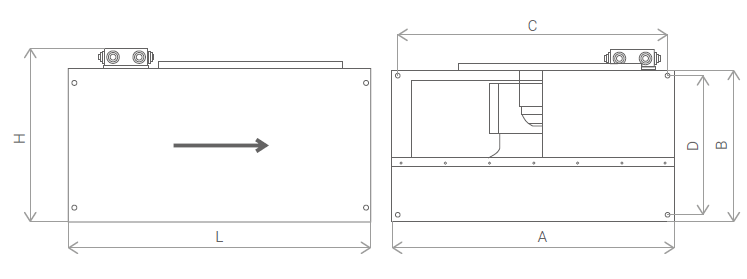

Габаритные и присоединительные размеры вентиляторов /FF

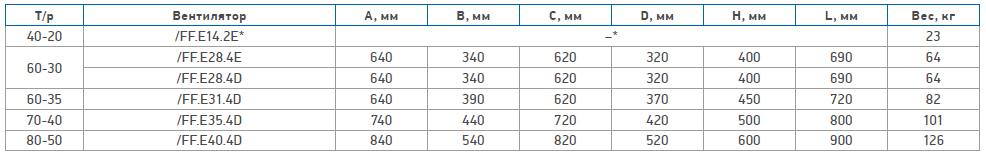

Габаритные размеры вентиляторов /FF

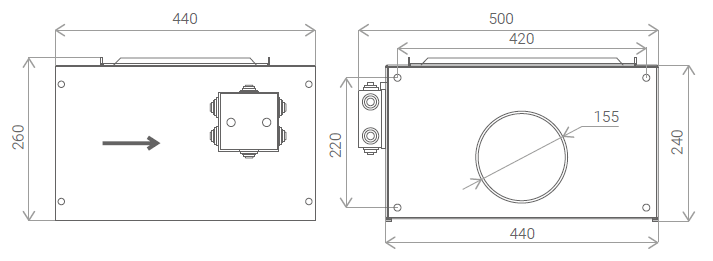

Габаритные размеры вентилятора /FF.E14.2E

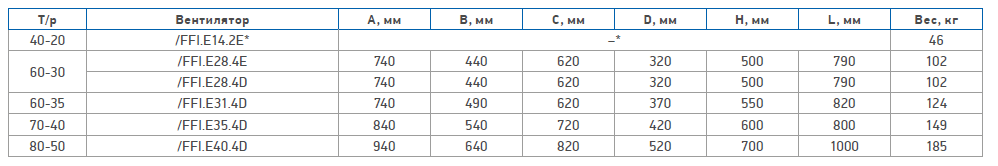

Габаритные и присоединительные размеры вентиляторов в шумоизолированном исполнении /FFI

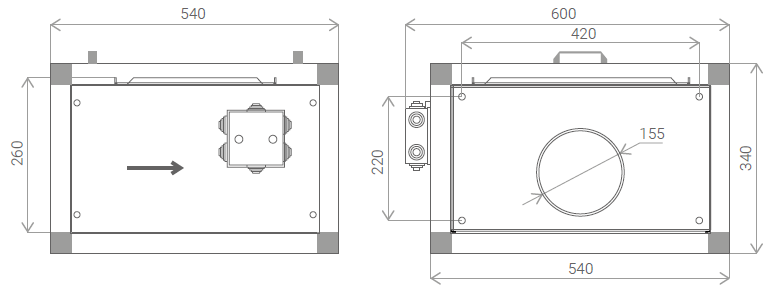

Габаритные размеры вентилятора /FFI.E14.2E

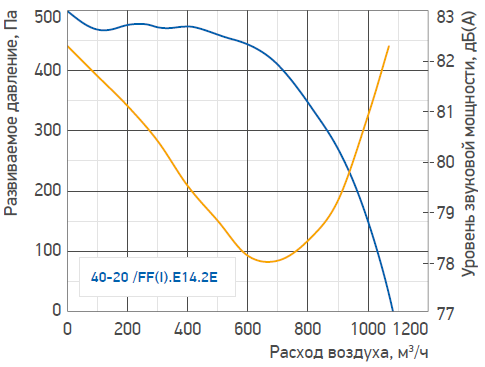

Аэродинамические и звуковые характеристики вентиляторов /FF(I).E14.2E

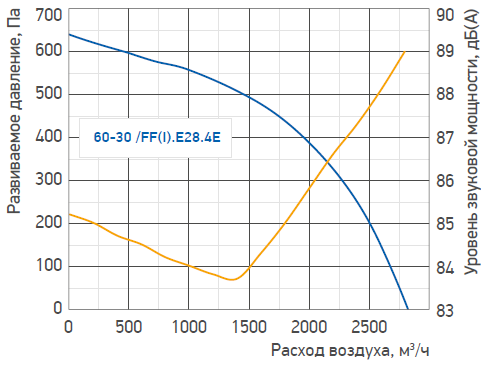

Аэродинамические и звуковые характеристики вентиляторов /FF(I).E28.4E

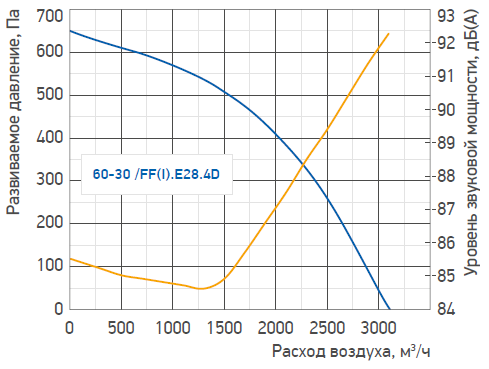

Аэродинамические и звуковые характеристики вентиляторов /FF(I).E28.4D

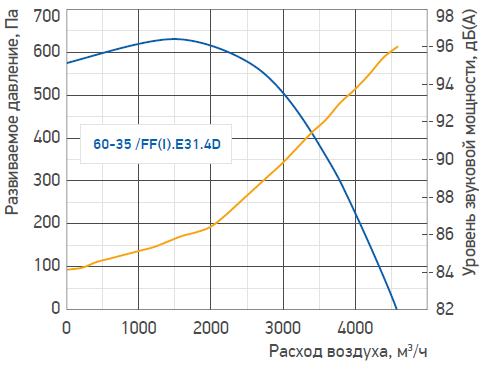

Аэродинамические и звуковые характеристики вентиляторов /FF(I).E31.4D

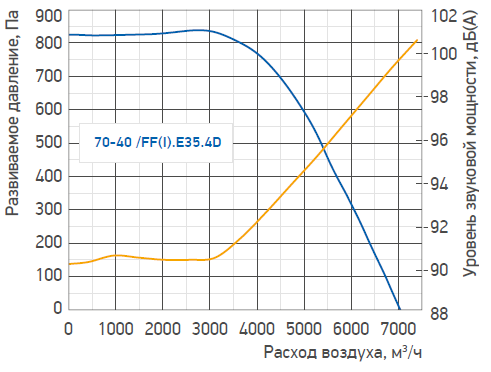

Аэродинамические и звуковые характеристики вентиляторов /FF(I).E35.4D

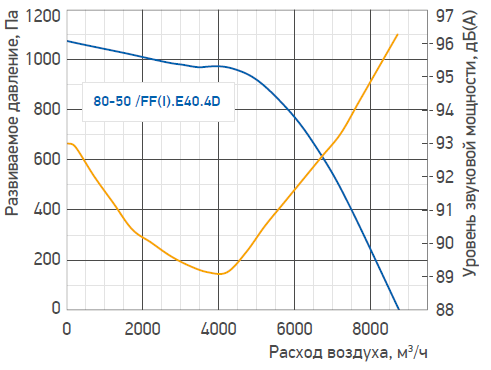

Аэродинамические и звуковые характеристики вентиляторов /FF(I).E40.4D

■ характеристика вентилятора
■ уровень звуковой мощности, дБ(А)

Для расчета уровня звуковой мощности к окружению необходимо выбрать точку на графике уровня звуковой мощности, соответствующую заданным параметрам расхода и напора воздуха, и из полученного значения вычесть 16* дБ(А) для стального листа (/FF) и 28* дБ(А) для сендвич-панели толщиной 50 мм (/FFI).

* Средняя величина уменьшения уровня звукового давления через стальной лист и сендвич-панель соответственно.

Прямоугольные вентиляторы FF(I) устанавливаются в любом положении непосредственно в сеть воздуховодов в соответствии с направлением движения потока воздуха. Для предотвращения передачи вибрации от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки. В помещениях с высоким влагосодержанием вентилятор необходимо устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.

Регулирование производительности

Производительность вентиляторов FF(I) можно регулировать изменением скорости вращения двигателя с помощью симисторного регулятора /IS либо посредством частотного регулятора /IF с изменением частоты подаваемого напряжения от 25 до 50 Гц.

Элементы системы автоматики:

• частотный преобразователь /IF_ (для трехфазных вентиляторов при необходимости регулирования производительности);
• симисторный регулятор /IS._ (для однофазных вентиляторов при необходимости регулирования производительности);
• силовой модуль /SOM (если регулирование производительности не требуется).

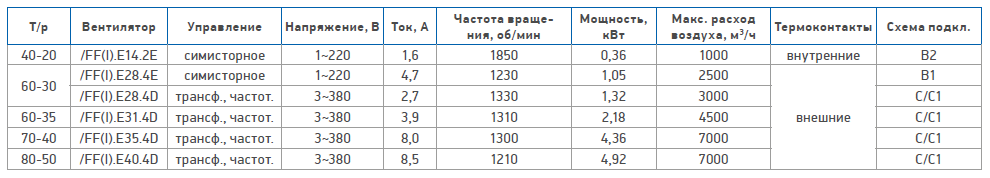

Электрические характеристики вентиляторов /FF(I)

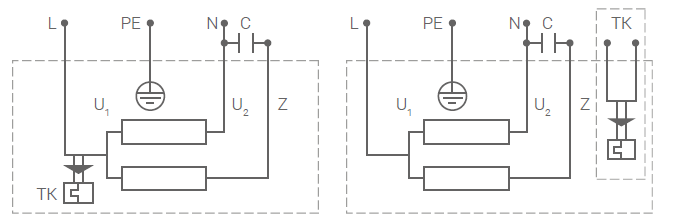

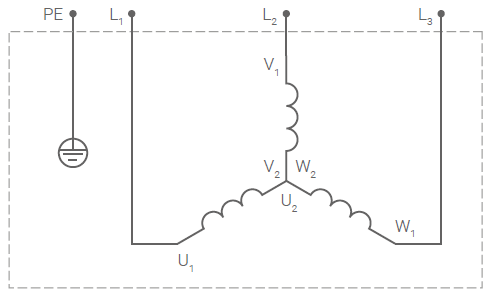

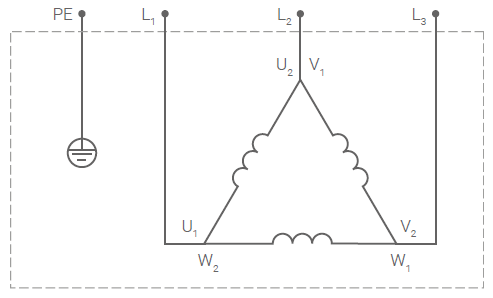

Схемы подключения вентиляторов /FF(I)

Цветовые соответствия проводов подключений:
U1 — голубой; U2 — черный; Z — коричневый; PE — зеленый/желтый.

1 — белый; 2 — красный; 3 — серый;
4 — черный; 5 — голубой; 6 — зеленый/желтый.

Цветовые соответствия проводов подключений:
U1 — черный; U2 — зеленый; V1 — голубой; V2 — белый; W1 — коричневый; W2 — желтый; PE — зеленый/желтый.
