Клапаны воздушные

Предназначены для герметизации внутреннего объема вентиляционных сетей, а также для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах канальной вентиляции и кондиционирования.

Каталог Сертификаты

О продукте
Размеры
Технические хар-ки

Условные обозначение

Серия оборудования.
Типоразмер.
Тип клапана: V.1 — клапан воздушный; VH.1 — клапан воздушный утепленный; VN.1 — клапан воздушный в исполнении СЕВЕР.

Конструкция

Клапан имеет прямоугольное сечение и представляет собой сборную конструкцию из корпуса и лопаток, выполненных из алюминиевого профиля. В местах сопряжения лопаток установлен резиновый уплотнитель, препятствующий примерзанию друг к другу поворотных пластин в зимний период, а также обеспечивают герметичное перекрытие канала. Створки клапана вращаются во взаимно противоположных направлениях на валах с полиамидными шестернями. Шестерни служат для передачи крутящего момента между поворотными пластинами. Поворотный шестигранный шток обеспечивает надежную фиксацию привода заслонки.

V.1. Клапан воздушный

Алюминиевый воздушный клапан.
Передача вращения на лопатки осуществляется при помощи пластиковых шестерней.
Предназначен для работы в режиме отсечного клапана в системах общеобменной вентиляции.
Температура перемещаемого воздуха от -30°C до +40°C.

Клапан V.1 не предназначен для эксплуатации в системах высокого давления (от 1200 Па), при особо низких температурах (ниже -30°С), а также для регулирования расхода воздуха (дросселирования).

VH.1. Клапан воздушный утепленный

Периметральный обогрев клапана гибким саморегулируемым греющим кабелем.

Клапан должен постоянно находиться в подключенном состоянии, что обеспечивает предотвращение как смерзания лопастей клапана (при закрытом клапане), так и замерзания его шестерней (при любом состоянии клапана).

Для максимизации эффективности греющий кабель проложен в утепленном металлическом кожухе.

Электрическое подключение утепленного клапана опционально выполняется в составе решений LM PRUF, параметры электроподключения 1ф~220В, энергопотребление — 0,03 кВт на 1 погонный метр внешнего периметра воздушного клапана.

Температура перемещаемого воздуха от -40°C до +40°C.

VN.1. Клапан воздушный СЕВЕР

Усиленный воздушный клапан в утепленном исполнении, утеплитель в лопатке, материал — оцинкованная сталь.
Передача вращения по системе металлических рычагов и тяг.
Утепленный кожух для размещения электропривода.
Периметральный обогрев саморазогревающимся кабелем.
Температура перемещаемого воздуха — от -70°С до +40°С.

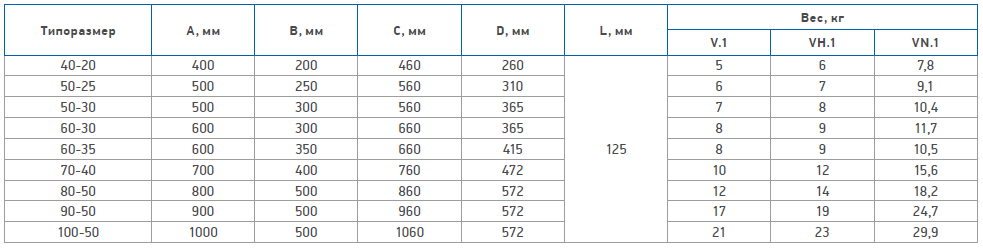

Габаритно-весовые характеристики воздушных клапанов /V_.1

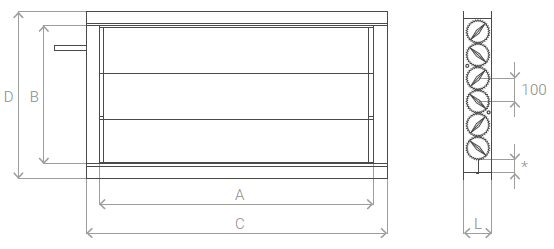

Габаритные размеры воздушных клапанов /V_.1

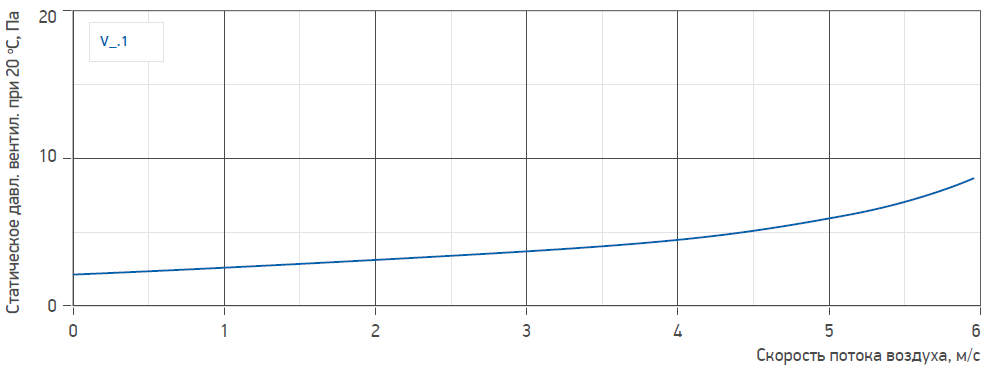

Аэродинамические характеристики воздушных клапанов /V_.1
