Условные обозначение

1. Серия оборудования.
2. Типоразмер.
3. Секция УФ обеззараживания.
4. 1 — количество ламп (0 — одна лампа меньшего размера);
   x — наличие отражателя (пусто — отражатель используется; x — без отражателя).

Конструкция

Корпус секции УФ обеззараживания изготовлен из оцинкованного стального листа. В конструкции модуля применен специализированный отражатель с высокой отражающей способностью в ультрафиолетовом излучении, что приводит к существенному увеличению эффективности обеззараживания воздуха без дополнительных энергозатрат (исключая секцию, содержащую литеру «х» в наименовании). Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.

Технология УФ обеззараживания воздуха

Технология ультрафиолетового обеззараживания воздуха и поверхности основана на бактерицидном действии УФ-излучения. УФ излучение — это физический метод обеззараживания, основанный на фотохимических реакциях, которые приводят к необратимым повреждениям ДНК и РНК микроорганизмов. В результате микроорганизм теряет способность к размножению (инактивируется).

Амальгамные лампы со специальной защитой в области пятна амальгамы

Ресурс эксплуатации — 16 000 часов (у большинства ртутных ламп — 8 000 часов). Ресурс включений-выключений — от 5 000 раз (у большинства ртутных ламп — до 2 000 раз). Безопасность — при разбиении лампы процедура утилизации аналогична люминисцентной лампе, так как ртуть содержится в связанном состоянии (для ртутных ламп — ртуть в свободном состоянии, и как следствие риск заболеваний и дорогостоящая процедура демеркуризации). Благодаря защите в области пятна амальгамы — незначительное падение эффективности при изменении параметров среды: перепады температур, скорость воздуха, запыленность, влажность и прочее (для большинства ртутных ламп — существенное падение бактерицидной эффективности под воздействием данных факторов).

Область обеззараживания

Расположение ламп — поперечное, что значительно увеличивает эффективность. Область обеззараживания (область воздействия УФ излучения на микроорганизм) — от лампы в обе стороны по всей длине воздуховода до ближайшего препятствия (при продольном расположении область обеззараживания ограничена длиной лампы — 1 метр). Каждая лампа имеет достаточное пространство для максимально эффективной работы (при продольном расположении лампы стоят близко друг к другу и напротив друг друга, «пересвечивая» друг друга и существенно снижая совокупный эффект от работы группы ламп.

Электронный пускорегулирующий аппарат (ЭПРА)

Преимущества ЭПРА:

• интеллектуальное управление, защита и контроль за работой ламп;
• отсутствие мерцания ламп, более интенсивное свечение — повышение эффективности работы;
• снижение энергопотребления ламп на 20–40%;
• подавление помех при зажигании и работе лампы и обеспечение электромагнитной совместимости;
• существенное повышение надежности и ресурса работы ламп;
• индикация состояния ламп через модуль управления.

Специальные конструктивные решения

Применение в конструкции модуля специализированных отражателей (с высокой отражающей способностью в ультрафиолетовом излучении) приводит к существенному увеличению эффективности обеззараживания без дополнительных энергозатрат (исключая секции, содержащих литеру «х» в наименовании).

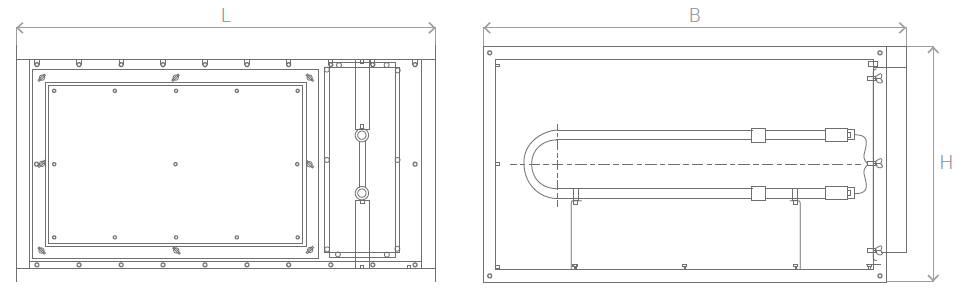

Габаритные размеры секций УФ обеззараживания /EMU

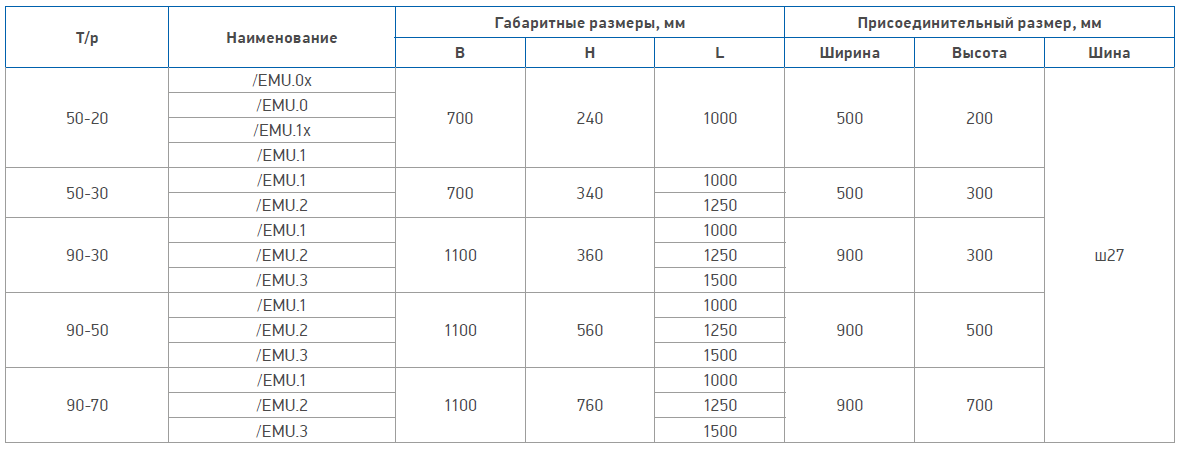

Габаритно-весовые характеристики секций УФ обеззараживания /EMU

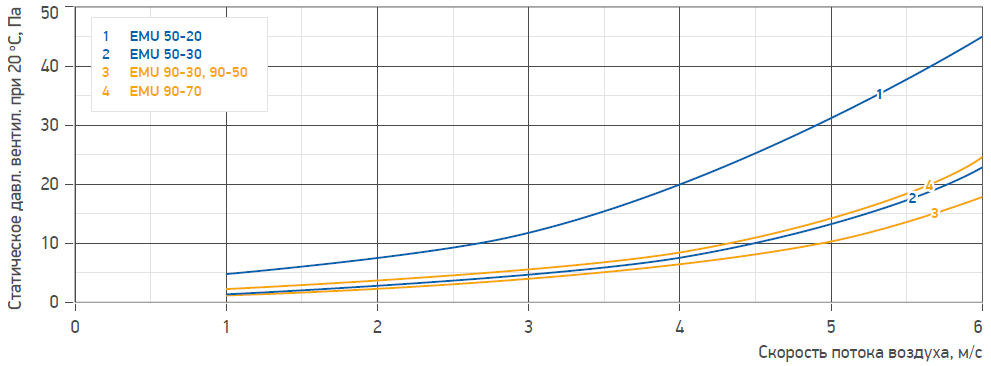

Аэродинамические характеристики секций УФ обеззараживания /EMU

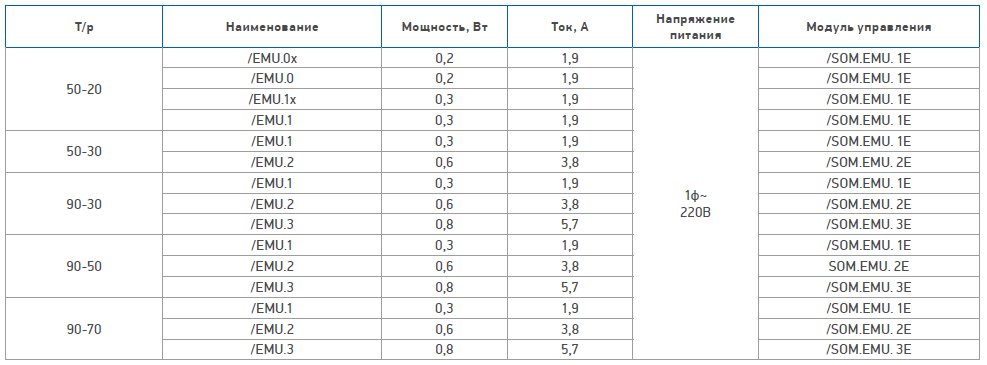

Электрические характеристики секций УФ обеззараживания /EMU

Элементы системы автоматики

Cиловой модуль управления бактерицидной секцией /SOM.EMU._.

Бактерицидные секции EMU устанавливаются в любом положении непосредственно в сеть воздуховодов. Рекомендуется предусмотреть прямые участки воздуховодов до и после бактерицидной секции EMU не менее 1 метра. Увеличение данного участка до трех метров способствует увеличению максимального расхода воздуха секции на 7% без дополнительных финансовых и энергетических затрат. УФ-секция должна включаться за 5-7 минут до пуска вентилятора (для вывода ламп на рабочий режим) и выключаться одновременно с вентилятором

Типоразмерный ряд модулей УФ обеззараживания отличается от стандартного ряда установок LM DUCT Q, так как данные модули являются техникой медицинского назначения, конструктив которой выполнен исходя из требований к максимизации эффекта обеззараживания воздуха.
